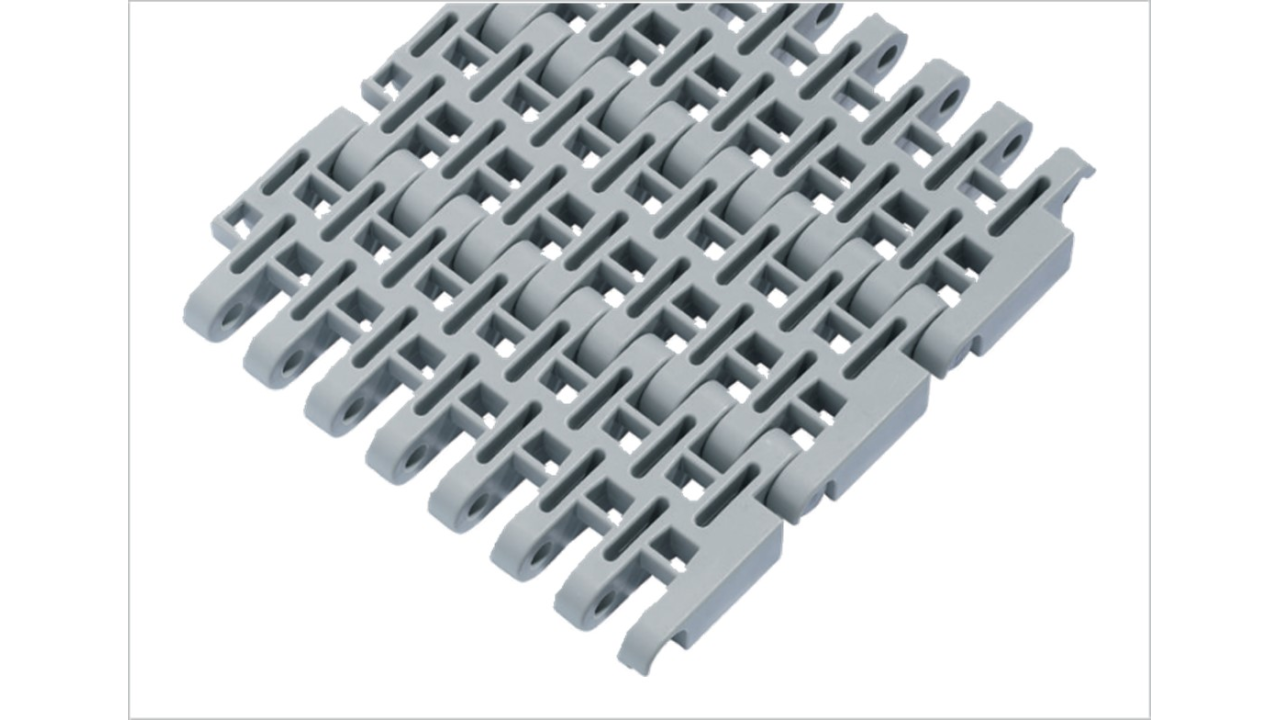

Компания Habasit предлагает обширный ассортимент пластиковых модульных лент с диаметром рабочей поверхности до 6 мм. Они представлены с разнообразными видами покрытий, такими как плоское, сетчатое, ромбовидное, коническое и противоскользящее.
Описание
Прочная конструкция
34% открытой площади; 60% открытой площади контакта; самое большое отверстие 6,4x8,5 мм (0,25"x0,33")
Превосходно подходит для промывки и слива
Закрытый шарнир
Доступны материалы, одобренные для пищевых продуктов
Диаметр стержня 7 мм (0,27")
Доступные аксессуары: боковые ограждения, прижимные устройства, модули GripTop
| Материал ленты |
PE |
POM |
PP |
|||
|
Материал |
PE |
PA |
PP |
POM |
PP |
|
|
Номинальный межсетевой экран для просмотра F'N по прямой |
N/m lb/ft |
24000 1644 |
55000 3768 |
36000 2466 |
38000 2603 |
36000 2466 |
|
Діапазон температур |
°C °F |
-70 - 65 -94 - 150 |
-40 - 93 -40 - 200 |
5 - 93 40 - 200 |
5 - 93 40 - 200 |
5 - 105 40 - 220 |
|
Маса ленты mB |
kg/m² lb/sqft |
8.3 1.70 |
12.0 2.46 |
12.0 2.46 |
8.0 1.64 |
8.0 1.64 |
|
Диаметр холостых роликов (минимум) |
Диаметр опорных роликов (минимум) |
Диаметр для гравитационного приемного и центрального приводного роликов (минимум) |
Радиус обратного изгиба для лифтов без боковых ограждений или удерживающих устройств (минимум) |
Радиус обратного изгиба для лифтов с боковыми ограждениями или удерживающими устройствами (минимум) |
|||||
|
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
mm |
inch |
|
90 |
3.50 |
100 |
4.00 |
150 |
6 |
150 |
4 |
250.0 |
10 |
Использовать максимально возможный радиус изгиба для лифтов с боковыми ограждениями или прижимными устройствами.
Стандартный диапазон ширины ленты
|
mm (nom.) |
225 |
300 |
375 |
450 |
525 |
600 |
675 |
750 |
825 |
900 |
975 |
1050 |
1125 |
1200 |
etc. |
|
inch (nom.) |
9 |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
etc. |
Реальная ширина ремней в большинстве случаев на 0,1% - 0,3% меньше.
Для материала PP до 750 мм (30") -3 мм - 0 мм и -0,4% - 0% для более широких ремней.
Стандартная ширина ремней с шагом 75 мм (3"). Нестандартная ширина предлагается с шагом 18,75 мм
(0,74"). Наименьшая возможная ширина 112,5 мм (4,42").
Номинальная прочность на разрыв действительна для 23 °C (73 °F). Допустимая сила на разрыв зависит от рабочей температуры вблизи ведущих звездочек. В пределах допустимого температурного диапазона допустимая сила на разрыв может варьироваться от 100% до 20% от номинальной прочности на разрыв
